Tabular
 | |||||||

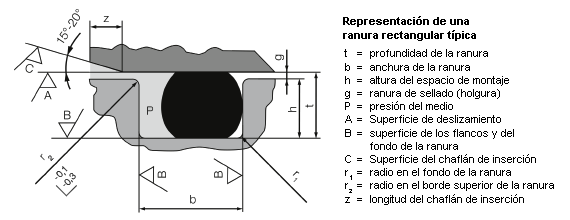

| Grosor del cordón d2 | Montaje radial de la junta tórica | Montaje axial de la junta tórica | Radio r1 | Longitud del chaflán de inserción z | |||
| Profundidad de la ranura t | Anchura de la ranura b | Profundidad de la ranura t + 0,1 0 | Anchura de la ranura b + 0,25 0 | ||||
| Dinámica +0,05 0 | Estática +0,05 0 | b +0,05 0 | |||||
| 1,00 | 0,75 | 0,70 | 1,58 | 0,70 | 1,90 | 0,30 | 0,62 |
| 1,50 | 1,15 | 1,05 | 2,19 | 1,10 | 2,80 | 0,30 | 0,92 |
| 1,78 | 1,40 | 1,30 | 2,53 | 1,30 | 3,20 | 0,30 | 1,10 |
| 2,00 | 1,60 | 1,50 | 2,78 | 1,50 | 3,40 | 0,30 | 1,15 |
| 2,50 | 2,00 | 1,90 | 3,37 | 1,90 | 3,90 | 0,30 | 1,43 |
| 2,62 | 2,10 | 2,00 | 3,51 | 2,00 | 4,00 | 0,30 | 1,50 |
| 3,00 | 2,40 | 2,30 | 3,98 | 2,30 | 4,60 | 0,60 | 1,53 |
| 3,53 | 2,80 | 2,70 | 4,67 | 2,70 | 5,30 | 0,60 | 1,80 |
| 4,00 | 3,30 | 3,10 | 5,23 | 3,10 | 6,00 | 0,60 | 2,03 |
| 4,50 | 3,80 | 3,50 | 5,90 | 3,50 | 6,50 | 0,60 | 2,28 |
| 5,00 | 4,30 | 3,90 | 6,48 | 3,90 | 7,40 | 0,60 | 2,53 |
| 5,33 | 4,60 | 4,20 | 6,86 | 4,20 | 7,60 | 0,60 | 2,70 |
| 5,50 | 4,80 | 4,40 | 7,05 | 4,40 | 7,60 | 1,00 | 2,83 |
| 6,00 | 5,20 | 4,80 | 7,59 | 4,80 | 8,00 | 1,00 | 3,09 |
| 6,50 | 5,60 | 5,30 | 8,17 | 5,30 | 8,40 | 1,00 | 3,35 |
| 6,99 | 6,00 | 5,80 | 8,68 | 5,70 | 8,70 | 1,00 | 3,60 |
| 7,50 | 6,50 | 6,30 | 9,29 | 6,20 | 9,50 | 1,00 | 3,86 |
| 8,00 | 7,00 | 6,80 | 9,88 | 6,70 | 9,80 | 1,00 | 4,12 |
| 9,00 | 7,90 | 7,70 | 11,14 | 7,60 | 11,10 | 1,00 | 4,64 |
| 10,00 | 8,80 | 8,60 | 12,38 | 8,60 | 12,20 | 1,00 | 5,15 |
Todas las dimensiones en mm.
Los valores indicados en la tabla son solamente orientativos. El usuario tiene que comprobar estos valores con vista al uso concreto y en cuanto a su aptitud (p. ej. realizando ensayos). En especial el contacto con los medios a retener, la temperatura de uso y las condiciones de incorporación pueden causar derivaciones de los valores orientativos indicados.
